DZJ-1140(660)礦用隔爆兼本安型漏電試驗電阻箱
時間:2023-05-12 瀏覽次數: 2675次系統背景
煤礦井下由于空間狹小,潮濕高溫,施工條件差,不可避免地會發生井下供電漏電現象。為保證井下開關的漏電保護裝置能可靠動作,按規程必須每天/月對井下低壓保護器做漏試/遠點漏試試驗。目前煤礦一般僅是對開關本身的漏電實驗,對供電線路末端的漏電保護的可靠性和選擇性無法判斷。采用電阻箱的傳統試驗方法存在繁瑣的人工裝拆接地電阻、合閘分閘過程,整個過程操作復雜、需多人配合,不便于實施,且沒有明顯隔離點存在不安全因素。一旦在饋電開關負荷側的遠端出現漏電或人員觸電現象可能會造成不可預料的煤礦事故,給安全供電帶來極大隱患。
系統概述
井下遠方漏電試驗系統正是為煤礦井下遠點漏試量身定制的先進系統:作為井下漏試試驗系統的補充,用自動化的方法完善了井下供電系統漏電檢查、保護器漏電定值的驗證、突出解決了煤礦井下遠點漏電的試驗問題,對井下設備的遠點漏試提供了解決方案。
煤礦井下遠方漏電試驗系統,結合煤礦供電電氣設備運行的實際情況,以通信技術、物聯網技術為基礎,將煤礦供電監控系統和遠方漏電試驗融合起來,實現了漏電試驗的遠方操作、操作過程可追溯、并智能判斷形成遠點漏電試驗報告,驗證保護器漏電保護功能,對設備預診斷和檢修提供參考依據,能夠有效防止煤礦供電系統因接地故障、保護失靈引起的人員傷亡、停電等。
煤礦井下遠方漏電試驗系統的實施,可有效保障電氣作業過程的人員與設備安全,提高作業效率與智能化水平,助力智能煤礦建設。
系統特點
煤礦井下遠方漏電試驗系統,利用煤礦電力監控系統,實現井下遠程遠方人工漏電跳閘試驗,自動生成試驗記錄和報表,提高工作效率,提升了安全保障水平,符合煤礦智能化發展的趨勢。系統具有如下特點:
n 井下試驗無人化
區別于其他廠家就地采用電阻箱、以及使用線路載波方式進行的漏電試驗,本系統以通信技術及計算機技術為基礎,依托已有煤礦供電監控系統進行的一鍵式遠方漏電試驗,可以做到井下無人化試驗,實現就地無人值守,減員增效。
n 隱患精準定位
系統一鍵式遠方漏電試驗,驗證低壓保護器的漏電試驗功能,并自動生成試驗報告,對井下低壓漏電保護動作情況和接地情況進行監視和預警,及時發現設備中存在的隱患,將故障消除在萌芽狀態,并提供預檢修依據,為安全供電提供保障。
n 系統穩定可靠
系統采用網絡通信技術及計算機技術并經實際驗證過的技術及經驗,避免了完全重新開發、設計的漏洞,提高了系統投入的效率。
n 通信標準化
礦用遠方漏電試驗裝置采用標準通信規約設計,便于接入其他系統使用。裝置具有多種通信方式,有線連接通信網絡:串口RS485、以太網光纖;無線連接通信網絡:4G/5G通信、WIFI。便于根據安裝地點的不同,采用不同的通信網絡,接入監控系統計算機。
n 施工維護簡便
礦用漏電試驗裝置接線簡單方便,安全可靠,維護成本低;操作使用方便,實用化程度高。
n 綜合運維成本低
系統取消了傳統試驗方法中繁瑣的人工裝拆接地電阻、合閘分閘過程,而是將漏電試驗設備接入目前的電力監控系統,通過電力監控系統遠程實現對煤礦井下遠點漏電試驗并生成試驗報表,極大的減輕了煤礦供電人員的工作強度(每次試驗至少兩個人)和對人員的專業化要求。
系統構成
煤礦井下遠方漏電試驗系統,在現有KJ698煤礦供電監控系統基礎上,以礦用隔爆兼本安型漏電試驗箱作為遠點漏電試驗設備,與已有饋電開關低壓保護器一起,構建煤礦井下遠方漏電試驗系統。系統構成如下圖:
煤礦井下遠方漏電試驗系統示意圖
礦用漏電試驗裝置:煤礦井下低壓(AC660V、AC1140V)電網系統供電網絡末端漏電試驗設備--隔爆兼本安型漏電試驗電阻箱,可根據供電網絡電壓等級選擇試驗電阻進行遠點漏電試驗,饋電開關漏電保護動作跳閘后可在遠方進行復位、送電。
低壓饋電開關保護器:煤礦井下低壓饋電開關綜合保護器,具有漏電保護、漏電閉鎖檢測功能,與監控系統通信組網,遠方分合閘、遠方復位等功能。
電力分站:組網設備。具有RS485接口、以太網接口、光纖接口。
監控主機:遠方漏電試驗,操作復位、送電設備;生成漏電試驗報告。
環網交換機:礦區配置環網設備。
系統功能
1)可對移動變電站的負荷側末端、饋電開關的負荷側末端進行模擬漏電保護和漏電閉鎖試驗,對井下電氣設備漏電保護裝置動作可靠進行檢驗。
2)操作方便,在地面電力監控系統即可做試驗,試驗更方便,更安全,試驗跳閘后可以在后臺監控系統遙控直接對上一級饋電開關進行復位、送電,大大減少了操作時間;無需專職電工進行操作,可對多個地點進行試驗,提高了作業效率。
3)作業過程中不必打開開關上腔接線,操作全程不需要接線或接電阻,試驗電阻集成在隔爆型裝置內部,只需在電力監控系統遙控操作即可。
4)不僅可以試驗上一級饋電開關的漏電保護是否有效,還可以觀察跳閘的時間周期,能更真實地了解上一級饋電開關的漏電保護動作情況。
5)將試驗裝置安裝在磁力起動器電源側進行漏電閉鎖試驗。
6)試驗遠程漏電時,智能隔爆型裝置根據所試驗回路的電壓等級選擇投入的接地電阻(AC1140V電壓:20kΩ/25W,AC660V電壓:11kΩ/25W),接地電阻跨接在任意火線和地線之間,測試上級饋電開關的動作情況,在上級饋電開關正常動作后,裝置失電自動斷開接地電阻,上級饋電開關經過復位后遙控合閘投入運行,試驗結果形成試驗記錄。
7)智能隔爆型裝置具有適用多種通訊方式接入電力監控系統,可采用光纖、通訊電纜、無線方式通過試驗間隔所引出的井下變電所接入系統,通訊規約采用標準的MODBUS協議或IEC60870-5-104接入監控系統。
系統技術指標
n 系統技術指標
序號 | 名稱 | 指標 | 序號 | 名稱 | 指標 | |
1 | 系統精度指標 | 3 | 最大監控容量 | |||
模擬量輸入傳輸處理誤差 | ≤1.0% | 系統允許接入分站數量 | 8 | |||
累計量輸入傳輸處理誤差 | ≤1.0% | 每臺分站允許接入裝置數量 | 22 | |||
2 | 系統實時響應指標 | 4 | 數據庫容量 | |||
模擬量刷新周期 | ≤2s | 重要監測點的實時監測值存盤記錄存儲時間 | 37天 | |||
系統巡檢周期 | ≤30s | 采樣值、報警、設備狀態等記錄存儲時間 | >1年 | |||
遠程控制響應時間 | ≤30s | 當系統發生故障時,丟失上述信息的時間長度 | ≤5min | |||
異地控制響應時間 | ≤60s | 模擬量統計值時間 | 5min | |||
就地控制響應時間 | ≤2s | 5 | 傳輸距離 | |||
調出整幅畫面85%的響應時間 | ≤2s | 分站到礦用漏電試驗裝置 | 采用RS485最大傳輸距離 | 1km | ||
其余畫面響應時間 | ≤5s | 采用單模光纖最大傳輸距離 | 10km | |||
雙機切換時間 | 5min | 交換機至計算機之間的傳輸距離 | 100m | |||
控制命令從生成到輸出的時間 | ≤1s | 供電距離 | 32km |
n DZJ-1140(660)L礦用漏電試驗裝置技術性能指標
序號 | 名稱 | 指標 | 序號 | 名稱 | 指標 |
1 | 額定數據 | 2 | 防爆型式 | ||
額定電源 | AC1140V、AC660V。輸入電壓波形為正弦波,幅值波動不超過額定值-15%~+15%。 | 防爆形式 | 礦用隔爆兼本質安全型 | ||
漏電試驗電阻阻值 | 20kΩ、11kΩ | 防爆標志 | Exd[ib]IMb | ||
電阻值誤差 | 額定值±5% | 3 | 產品使用環境 | ||
本安參數 | RS485通信輸出1路:Uo:5.4V,Io:200mA,Co:20μF,Lo:5mH。 | 環境溫度 | -5℃~40℃ | ||
功率測量 | ≤250W | 相對濕度 | ≤95%(+25℃) | ||
外形尺寸 | 525×349×237(mm) | 海拔高度 | ≤2000m | ||
重量 | 36kg±0.5kg | 污染等級 | 3級 | ||
序號 | 功能 | 序號 | 功能 | ||
1 | 采集并發送狀態量,及事件順序記錄功能 | 5 | 支持當?shù)丶斑h程設置、修改參數 | ||
2 | 投切漏電試驗電阻功能 | 6 | 通信規約對時功能 | ||
3 | 記錄漏電試驗投切電阻報告;并且在失去供電電源后不丟失,恢復供電后應能正常讀取。 | 7 | 通訊功能:支持光纖以太網(IEC60870-5-104:2009通訊規約)、RS485(MODBUS通訊規約)、WiFi和4G/5G通訊方式。 | ||
4 | 支持當?shù)丶斑h程程序升級維護 |
n 系統通訊方式
4G/wifi通訊
項目實施中電阻箱周圍具備4G/wifi信號,電阻箱設置好IP地址即可實現通訊,采用此種方式最為便捷。
RS485通訊
適用于電阻箱與變電所通訊分站距離不大于1000m時適用。

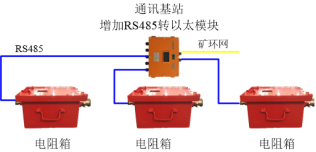

當電阻箱距離變電所超過1000m而就近具備通訊基站時,可將RS485總線接入通訊基站,基站中增加RS485轉以太網模塊實現網絡接入(轉換模塊取基站12V~48V工作電源)。
光纖以太網
項目實施中電阻箱與變電所通訊分站距離大于1000m且周圍沒有4G/wifi信號時適用,分站可直接鋪設光纜接入變電所通訊分站或礦環網。

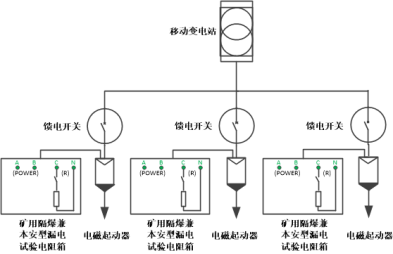

系統接線圖
